1)  graphic display controller (GDC)
图形显示控制器芯片
2)  graphic display control
图形显示控制器
3)  HD61830 graphic LCD controller
HD61830图形液晶显示控制器
4)  advanced graphic display controller,AGDC
高级图形显示控制器<复>
5)  Graphics Controller
图形控制芯片
1.
Design and Verification of Low Power and High Performance Graphics Controller;
低功耗高性能图形控制芯片的设计与验证
6)  clad ratio
控制-显示片
补充资料:仪器仪表:字符图形显示器

      利用屏幕显示文字﹑数字﹑符号﹑图形或图表的设备﹐是一种完善的显示仪表。在计算器技术领域中﹐它通常用作计算器的终端设备﹐在屏幕上显示计算器的内部数据。最常用的显示器件是阴极射线管 (英文简称CRT)。为了在阴极射线管屏幕上作图﹑写字﹐必须具有画线﹑打字和移动光点位置的手段。例如﹐光笔﹑数据输入板﹑踪迹球﹑操纵杆和键盘等都是供人与计算器之间对话的常用输入工具。

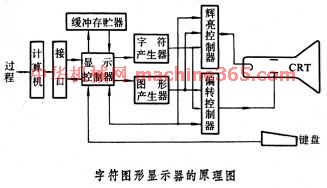

     图 字符图形显示器的原理图 为字符图形显示器的原理图。从计算器发出的显示文件﹐包括显示指令和字符代码﹐经接口输入缓冲存储器。微处理器逐条读出显示文件并指挥字符产生器和矢量发生器协同工作﹐以此控制阴极射线管电子束的偏转程度和电子流的强弱﹐从而在屏幕上显示出与显示文件相应的字符和图形。
     字符图形显示器能在屏幕上同时显示数字和曲线﹐所以兼有数字仪表示值精确易读和仿真仪表反映变化趋势的优点。它的反应速度比仿真仪表快﹐信息显示量比数字仪表大。
     字符图形显示器用途十分广泛﹐例如可用于公共场所的问迅台﹑记分牌和告示器。在工业生产过程中﹐由字符图形显示器和操作键盘等构成的“CRT操作员站”称为“虚拟仪表盘”。它是集中显示﹑操作和记录等功能的“人-机”接口﹐不仅可以显示过程控制的现场信息﹐而且可以对现场仪表和执行器进行操作。通常﹐在屏幕上可显示的过程控制信息有工艺流程图﹑过程变量﹑设定值﹑控制参数和报警状态等。这类设备采用了分时﹑分页和多路化技术﹐所以能够把过去要占数米甚至数十米长的仪表盘所具有的功能集中到一个工作台上﹐操作员坐在座位上就能掌握整个设备的运行情况﹐或者在控制系统执行到某一分支点时﹐在屏幕上显示一幅包含若干选择项目的表格﹐操作员可以用键盘﹑光笔等输入设备来选择所期望的功能﹐为控制系统的下一步作业提供指导。因此在工业生产过程中﹐阴极射线管显示器对改变控制室的面貌有深远影响。

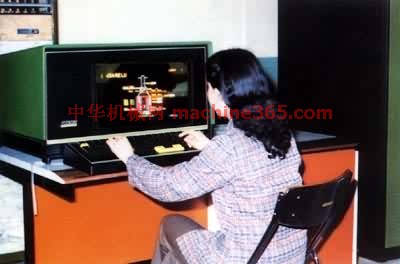

(见彩图 字符图形显示器 )


參考書目
         S. Sherr﹐Electronic Displays﹐John Wiley & Sons﹐New York﹐1979.
